Reglas de longitud de cableado del SPD y su efecto en la protección instalada

La etiqueta de un SPD no cuenta toda la historia de la protección: los cables de conexión pueden sumar tensión durante una sobretensión. Para instalaciones basadas en la norma BS 7671, la trayectoria total aplicable de conexión del SPD no debe superar 1.0 m. Las reglas de longitud de cableado del SPD son fundamentales porque las conexiones más largas incrementan la inductancia y pueden elevar la tensión que llega a los equipos protegidos.

Es fácil enfocarse en la capacidad nominal del dispositivo y pasar por alto el tendido del cable. Sin embargo, incluso un SPD correctamente seleccionado puede ofrecer una protección instalada menos eficaz si sus conductores son innecesariamente largos. Las conexiones cortas y directas ayudan a limitar la tensión adicional.

Esta guía explica cómo la longitud del cable afecta la protección instalada, qué significan los valores de 0.5 m y 1.0 m en su contexto y cómo medir la trayectoria completa de conexión. También verá por qué los dobleces, los bucles y la disposición de los conductores son importantes, para que pueda evaluar la instalación con mayor confianza.

¿Cómo cambia la longitud del cable el nivel de protección instalado?

Los conductores más largos del SPD añaden tensión inductiva durante una sobretensión, lo que incrementa la tensión residual que experimenta el circuito protegido. Las conexiones cortas y directas ayudan a que el SPD brinde la protección prevista a los equipos conectados. Aplicar las reglas de longitud de cableado del SPD le ayuda a evaluar la protección instalada, en lugar de depender únicamente del valor nominal declarado del dispositivo.

Longitud de los conductores y rendimiento del SPD

La longitud del conductor es la distancia del cable entre las terminales del SPD y sus puntos de conexión. Los conductores más largos pueden aumentar la tensión remanente en el circuito protegido durante una sobretensión, aun cuando la capacidad declarada del SPD no cambie. Esta diferencia es crucial al evaluar la protección real instalada. Mantenga la trayectoria directa y evite el exceso de cable que podría reducir la protección que llega a los equipos. Estas reglas de longitud de cableado del SPD ponen énfasis tanto en el cableado como en el dispositivo.

Inductancia y tensión de sobretensión

La inductancia del conductor se opone a los cambios rápidos en la corriente de sobretensión y genera una tensión adicional a lo largo de los conductores de conexión. Una aproximación de ingeniería utilizada frecuentemente es de 1 μH por metro; una estimación norteamericana distinta indica 0.1 μH por pie. La relación se expresa como V = L x di/dt. Dado que las corrientes transitorias pueden aumentar a 100 amperios por microsegundo o más rápido, incluso los conductores cortos pueden aportar una caída de tensión considerable. Reducir a la mitad la longitud del conductor reduce a la mitad su inductancia.

El VPR es la tensión residual medida después de una prueba de sobretensión utilizando una onda combinada de 6 kV 1.2/50 μs y 3 kA 8/20 μs. UL especifica una longitud estándar de conductor de 6 pulgadas para probar y certificar el VPR de un SPD. Esta es una condición de prueba, no un límite de instalación universal. La norma IEC 61643-11:2025 cubre los requisitos y métodos de prueba para SPD de baja tensión en corriente alterna. Utilice la disposición de conexión correcta para el circuito y siga las instrucciones del fabricante.

El efecto de la longitud del cable en el nivel de protección instalado

Las conexiones largas pueden añadir tensión durante una sobretensión, lo que reduce la protección que reciben los equipos. Mantenga el SPD cerca del tablero que protege y tienda sus conductores de forma directa. Existe un concepto independiente de 10 m relativo a la distancia entre un SPD y un equipo remoto u otro punto de distribución. Esa distancia no corresponde a la longitud del cable de conexión del SPD.

El calibre del cable importa, pero las conexiones cortas son aún más determinantes para el rendimiento del SPD. Una conexión recomendada comúnmente es un cable trenzado calibre #10 AWG o superior entre el SPD y el tablero de interruptores. Las instrucciones de instalación del fabricante determinan los detalles de conexión específicos para el dispositivo. Evite curvas pronunciadas y bucles; acomode los conductores para limitar el acoplamiento inductivo entre la corriente de sobretensión entrante y los conductores salientes protegidos.

Para los SPD de conexión fija, utilice un interruptor automático de capacidad adecuada en lugar de conectarse directamente a las zapatas principales del tablero. Si los interruptores automáticos no son prácticos o no están disponibles, un interruptor de desconexión con fusibles puede proporcionar la conexión y facilitar el mantenimiento. La puesta a tierra y la unión equipotencial también deben cumplir con los requisitos eléctricos de la instalación.

¿Qué calibre de conductor y tipo de cable se requieren? Una opción comúnmente recomendada es cable trenzado calibre #10 AWG o mayor. Siga las instrucciones del fabricante para el SPD y la instalación.

¿Varían las reglas según el estado o el código eléctrico local? Sí. Los requisitos aplicables dependen de la edición del NEC y de las modificaciones adoptadas a nivel local. Las referencias más antiguas citan el Artículo 285; las ediciones más recientes del NEC organizan la protección contra sobretensiones bajo el Artículo 242.

Para una perspectiva más amplia sobre las condiciones eléctricas que afectan a los equipos, revise las consideraciones de calidad de la energía junto con la ubicación y el cableado del SPD.

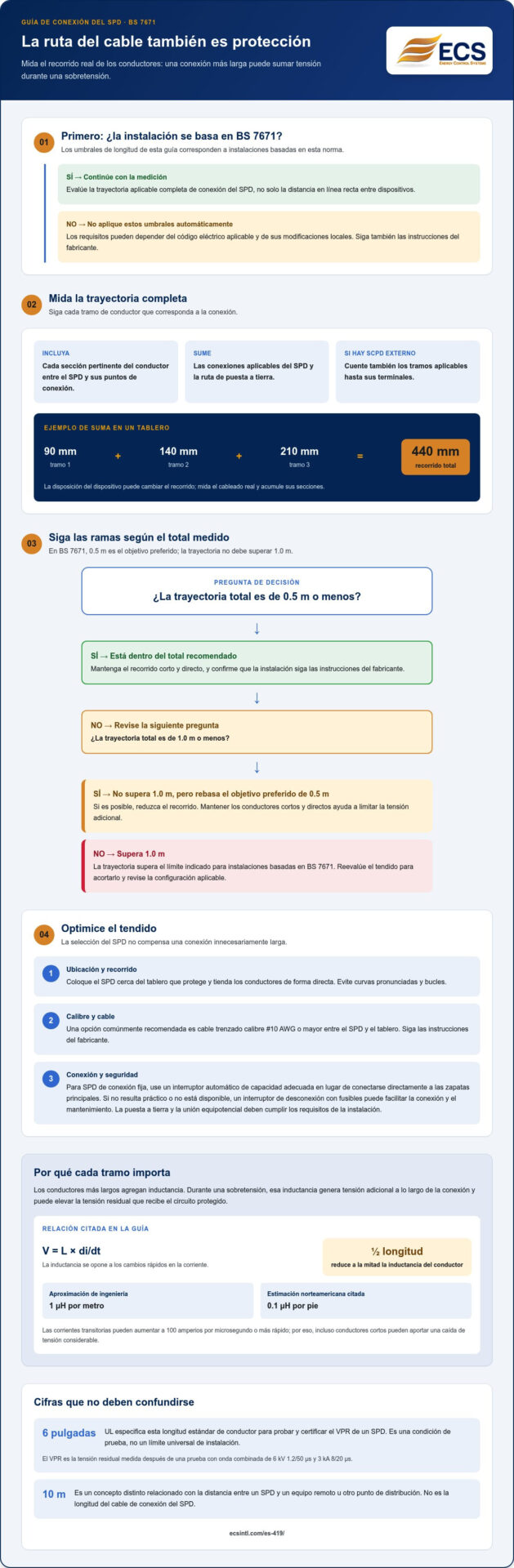

¿Cómo se mide la longitud de conexión de 0.5 m del SPD?

Para instalaciones basadas en la norma BS 7671, la trayectoria de conexión total aplicable del SPD preferiblemente no debe ser mayor a 0.5 m. Aplique las reglas de longitud de cableado del SPD para evaluar el recorrido real del conductor, no la distancia en línea recta entre los dispositivos. Incluya las conexiones pertinentes del SPD y la ruta de puesta a tierra en el total acumulado.

Un ejemplo práctico de un tablero suma 440 mm: tramos de conductor de 90 mm, 140 mm y 210 mm. Sume cada sección a lo largo de la ruta de conexión. Cuando se utilice un dispositivo de protección contra sobrecorriente (SCPD) externo independiente, contabilice los tramos de conductor aplicables hacia sus terminales. La disposición del dispositivo de protección cambia el recorrido, pero no la necesidad de mantener los conductores lo más cortos posible.

Los SPD de Tipo 1, Tipo 2 y Tipo 3 no tienen un valor único de longitud de conexión para cada instalación. Para instalaciones basadas en la norma BS 7671, utilice el total recomendado de 0.5 m y no supere 1.0 m. Cumpla con los requisitos aplicables y las instrucciones del fabricante para el tipo de SPD y su configuración. El diseño más práctico coloca el SPD junto al tablero, con conexiones directas. Estas reglas de longitud de cableado del SPD ayudan a diferenciar la trayectoria medida de otras distancias de cableado.

Si resulta difícil lograr la longitud recomendada, primero elimine la distancia innecesaria de conductor. Evite dobleces pronunciados y bucles, que incrementan la inductancia. Donde sea adecuado, un niple corto y cables directos hacia el primer interruptor en la parte superior del tablero pueden facilitar un diseño compacto. Tienda los conductores entrantes de fase, neutro y tierra de protección (PE) juntos, y separe los conductores entrantes del SPD de los conductores salientes protegidos para reducir el acoplamiento. Conecte los alimentadores salientes protegidos a las terminales del SCPD externo o del SPD, según corresponda.

Un ruteo cuidadoso favorece la protección de la tensión. Para consultar consideraciones sobre la calidad de la energía relacionadas, analice cómo afectan las condiciones eléctricas al resto de la instalación.

Energy Control Systems: Sistemas de alimentación ininterrumpida (UPS)

Energy Control Systems ofrece sistemas de alimentación ininterrumpida (UPS) para instalaciones que necesitan energía de respaldo durante interrupciones en el suministro. Un SPD mitiga las sobretensiones transitorias, mientras que un UPS cumple un propósito diferente. Considerar ambos ayuda a distinguir las necesidades de protección contra sobretensiones de las necesidades de continuidad operativa para equipos sensibles.

Si los problemas en los equipos persisten más allá de los eventos de sobretensión, un análisis de armónicos puede ayudar a evaluar las condiciones armónicas en el sistema eléctrico. Esta información permite tomar decisiones fundamentadas sobre la calidad de la energía, complementando la ubicación y el cableado del SPD. Un UPS puede resultar conveniente cuando el objetivo primordial es mantener la energía durante un corte, más que limitar la tensión de una sobretensión.

Para recibir asistencia con sus necesidades de protección y continuidad energética, comuníquese con Energy Control Systems o visite ecsintl.com.

Tome la siguiente decisión de protección eléctrica con confianza

Una buena planificación de protección implica más que un solo dispositivo. Evalúe cómo interactúan la exposición a sobretensiones, la calidad de la energía y las necesidades de continuidad en sus instalaciones, y luego priorice los equipos y procesos más importantes. Aplicar las reglas de longitud de cableado del SPD es parte de un plan integral de protección eléctrica, no un sustituto del análisis de todo el sistema.

Energy Control Systems ofrece series avanzadas de supresión de sobretensiones diseñadas para satisfacer diversos requerimientos industriales y comerciales. Su idoneidad depende de las necesidades específicas de protección que busque resolver. Una conversación detallada puede ayudarle a explorar estas opciones en función de las prioridades de calidad de energía de su empresa.

Comuníquese con Energy Control Systems para definir su próximo paso en protección eléctrica. Un plan bien estructurado le permitirá avanzar con mayor seguridad.

Preguntas frecuentes

¿Cómo debe posicionarse un SPD dentro de un tablero de distribución?

Coloque el SPD cerca de los conductores del tablero que protege, manteniendo los conductores entrantes de sobretensión separados de los conductores salientes protegidos. Tienda los conductores entrantes de fase, neutro y tierra de protección (PE) uno junto al otro para minimizar el área de bucle. Cuando existan partes metálicas en el gabinete, guiar los conductores pegados a ellas también puede reducir el área del bucle con respecto al chasis. Mantenga la distribución del tablero ordenada y directa.

¿Cuánto puede variar el rendimiento de un SPD según la longitud del conductor?

La variación depende de la longitud del conductor y de la velocidad de aumento de la corriente de sobretensión, por lo que no existe un valor único para todas las instalaciones. A modo de ejemplo, una estimación sitúa el VPR de un SPD en 680 voltios con conductores de 10 pulgadas, en comparación con 600 voltios si se utilizan conductores de 6 pulgadas. Los conductores más largos pueden elevar el nivel de tensión de protección de un SPD; por ello, mantenga las conexiones cortas y directas. Estos valores demuestran por qué los datos nominales de laboratorio pueden diferir del rendimiento real instalado.

¿Qué ocurre si la conexión del SPD no se puede mantener dentro de 0.5 m?

Para instalaciones basadas en la norma BS 7671, considere 0.5 m como la trayectoria total recomendada y mantenga el recorrido aplicable dentro de 1.0 m. Primero busque una trayectoria más directa o una posición de montaje más cercana. Asimismo, distinga los cables de conexión del SPD del concepto independiente de 10 m referido a la distancia hacia equipos remotos u otro punto de distribución, ya que describen rutas de cableado distintas.

¿Qué pasa si no puedo cortar la longitud del conductor a 6 pulgadas?

La longitud de conductor de 6 pulgadas es una condición de prueba de UL para determinar el VPR de un SPD, no un límite de instalación obligatorio en todos los casos. Siga las instrucciones de instalación del equipo y mantenga los conductores tan cortos y directos como lo permita el diseño del tablero. Trenzar los conductores del SPD puede ayudar a reducir el VPR, aunque el efecto real dependerá de las características de la instalación.

¿Por qué los cables de conexión del SPD deben ser cortos?

Los cables cortos reducen la inductancia de la conexión y la tensión adicional generada cuando se eleva la corriente de sobretensión. Una aproximación técnica muy utilizada es de 1 μH por metro, y las corrientes transitorias pueden aumentar a 100 amperios por microsegundo o más. Dado que la tensión adicional responde a la fórmula V = L x di/dt, reducir la longitud del conductor limita la tensión que se suma entre el SPD y el circuito protegido.
