¿Qué pasa si la costosa protección contra sobretensiones que acaba de instalar es en realidad un callejón sin salida? Es una dura verdad de aceptar, pero su hardware industrial es tan seguro como el camino que utiliza para disipar el exceso de voltaje. Sin una puesta a tierra eléctrica adecuada para la protección contra sobretensiones, incluso los dispositivos de supresión más avanzados se convierten en poco más que pisapapeles caros. Se queda con los mismos errores de “fantasma en la máquina” y tiempos de ininactividad inexplicables que le impiden concentrarse en sus verdaderas prioridades.
Entendemos la frustración de ver fallar componentes sensibles a pesar de sus mejores esfuerzos por protegerlos. Es agotador gestionar una instalación donde la estabilidad parece un objetivo en movimiento. Usted merece la tranquilidad mental que viene con una infraestructura verdaderamente segura. Le mostraremos por qué un sistema de puesta a tierra de baja impedancia es la rampa de salida crítica para la energía transitoria. Este artículo explora cómo alinear su instalación con los últimos estándares NEC 2026 y asegurar su automatización contra las perturbaciones ocultas que causan reinicios costosos.
Puntos Clave
- Comprenda cómo una puesta a tierra eléctrica efectiva para la protección contra sobretensiones transforma una medida de seguridad pasiva en un “drenaje” activo para la energía transitoria.
- Descubra por qué las mediciones de resistencia estándar son insuficientes y cómo la impedancia de CA dicta el éxito de su sistema de supresión.
- Aprenda a resolver el “problema de la longitud” donde la inductancia del cable puede bloquear accidentalmente el dispositivo de protección contra sobretensiones para que no haga su trabajo.
- Vea por qué la Serie SineTamer LA funciona mejor cuando se combina con una base sólida, asegurando que su automatización sobreviva incluso en los entornos más hostiles.
- Pase de la ansiedad operativa a la acción utilizando el análisis armónico para identificar brechas ocultas en la estabilidad eléctrica de su instalación.

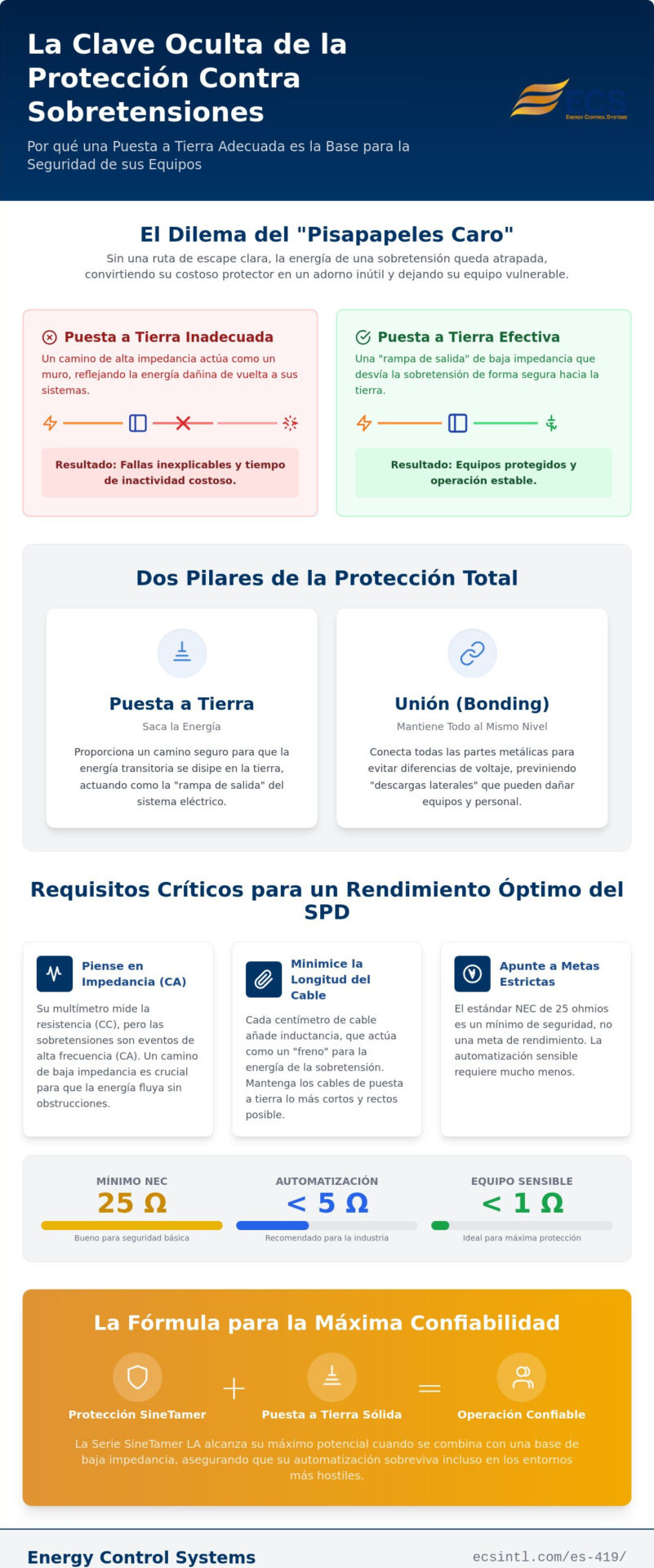

Por Qué la Puesta a Tierra Eléctrica es la Base de la Protección contra Sobretensiones
Piense en el sistema eléctrico de su instalación como una autopista de alta velocidad. Cuando ocurre una sobretensión, es como una avalancha masiva de tráfico que entra al flujo de una sola vez. Si no hay una rampa de salida, esa energía permanece en la carretera, chocando contra sus PLCs, variadores y automatización sensibles. Una puesta a tierra eléctrica efectiva para la protección contra sobretensiones actúa como esa rampa de salida crítica. Proporciona un camino de baja impedancia que permite que la energía transitoria se disipe de forma segura en la tierra antes de que pueda causar daño.
Un dispositivo de protección contra sobretensiones es esencialmente un interruptor de alta velocidad. Detecta el peligro y abre la puerta a la tierra. Pero si esa puerta conduce a una pared de alta impedancia, la energía no tiene adónde ir. Se refleja de nuevo en su sistema. Aquí es donde comienza la frustración. Muchas instalaciones tienen una “buena” puesta a tierra para la energía estándar de 60Hz, pero ese mismo sistema falla durante las sobretensiones de alta frecuencia. Es una “muerte por mil cortes” para sus componentes electrónicos. Cada pequeño golpe degrada los componentes hasta que finalmente fallan, dejándolo con tiempos de inactividad inexplicables y el estrés de reparaciones costosas.
La Ciencia de Desviar la Energía Transitoria
Su sistema de puesta a tierra sirve a dos maestros distintos. La tierra de seguridad protege a las personas de fallas, mientras que la tierra de referencia protege las señales y el equipo de transitorios. Los transitorios de alta frecuencia no se comportan como la corriente estándar. Viajan en la superficie de los conductores y son altamente sensibles a la impedancia. Si su camino a tierra es demasiado largo o enrollado, la sobretensión simplemente saltará a un camino diferente de menor resistencia, a menudo directamente a través de su hardware más caro.
Puesta a Tierra vs. Unión: Por Qué Ambas Importan para las Sobretensiones
La puesta a tierra saca la energía, pero la unión mantiene todo al mismo nivel. La unión es la práctica de conectar todas las partes metálicas, como tuberías y gabinetes, para evitar diferencias de voltaje. Sin ella, una sobretensión importante puede causar “descargas laterales”. Esto ocurre cuando la electricidad salta entre dos objetos metálicos porque no están al mismo potencial. Una unión adecuada asegura que, incluso durante un evento masivo, su equipo permanezca protegido y su equipo seguro. No solo queremos que la energía se vaya; queremos que se vaya sin causar caos en el camino.
Requisitos Críticos de Puesta a Tierra para el Rendimiento de SPD Industrial
En el mundo de la calidad de energía, la baja impedancia es clave. Muchos gerentes de instalaciones confunden resistencia (CC) con impedancia (CA). Si bien su multímetro puede mostrar un camino “limpio”, los transitorios de alta frecuencia como los rayos se comportan de manera diferente. Demandan un camino con mínima oposición a la corriente alterna. Seguir los estándares de puesta a tierra y unión de NEMA es el primer paso para asegurar que sus dispositivos de protección contra sobretensiones (SPD) realmente se activen cuando sea necesario. Si la impedancia es demasiado alta, la sobretensión permanece en su equipo, causando el mismo tiempo de inactividad que está tratando de prevenir.
El problema de la “longitud” es un asesino silencioso de la protección. Cada pulgada de cable de puesta a tierra añade inductancia. A las velocidades de microsegundos de una sobretensión, incluso unos pocos pies adicionales de cable pueden actuar como un obstáculo. El estándar IEEE 1100, a menudo llamado el Libro Esmeralda, proporciona recomendaciones específicas para la puesta a tierra de equipos electrónicos sensibles para evitar estos inconvenientes. Las instalaciones más antiguas a menudo luchan con sistemas de puesta a tierra degradados o alta resistividad del suelo, lo que hace que una evaluación profesional sea vital para la estabilidad.
Lograr la Resistencia Ideal para la Protección contra Sobretensiones
El Código Eléctrico Nacional (NEC) permite 25 ohmios de resistencia, pero ese es un estándar de seguridad mínimo. Para la automatización industrial y la electrónica sensible, apuntamos a 5 ohmios o menos. Lograr esto a menudo requiere una prueba de resistividad del suelo. Si su suelo es rocoso o seco, su sistema de puesta a tierra podría necesitar mejoras para proporcionar ese alivio necesario para su hardware. Si no está seguro del estado actual de su instalación, una auditoría profesional de calidad de energía puede revelar brechas ocultas en su defensa.
Errores Comunes de Puesta a Tierra que Paralizan los Supresores de Sobretensiones
- Cables de conexión largos y enrollados: Esta es la razón más frecuente por la que fallan los SPD de alta calidad. El exceso de cable crea inductancia que ralentiza la desviación de la sobretensión. Mantenga los cables cortos y rectos.
- Varillas de tierra aisladas: La creación de tierras “dedicadas” para computadoras o PLCs a menudo conduce a peligrosos bucles de tierra. Todos los sistemas de puesta a tierra deben estar unidos para mantener un único punto de referencia y proteger a su equipo.
Estabilizando Su Infraestructura con Puesta a Tierra Adecuada y SineTamer
Los líderes industriales a menudo caen en un ciclo de “reemplazar y rezar”. Cambian un variador quemado, cruzan los dedos y esperan que la próxima sobretensión no golpee tan fuerte. Pero la esperanza no es una estrategia. Para romper este ciclo, necesita más que un supresor; necesita un sistema. La Serie SineTamer LA está diseñada para este desafío exacto. Sin embargo, incluso la tecnología de supresión más avanzada del mundo requiere una base sólida. Sin una puesta a tierra eléctrica adecuada para la protección contra sobretensiones, solo está resolviendo la mitad del problema.
En ECS, lo movemos de la ansiedad a la acción. No solo vendemos hardware; proporcionamos una hoja de ruta hacia la estabilidad. Nuestro proceso a menudo comienza con análisis armónicos y auditorías de puesta a tierra. Estas herramientas nos ayudan a ver las perturbaciones invisibles que están erosionando silenciosamente sus resultados. Al asegurar que se cumplan sus requisitos de puesta a tierra eléctrica, le damos espacio a la “Ventaja SineTamer” para trabajar. Nuestra tecnología de atenuación de frecuencia limpia el ruido eléctrico en tiempo real, pero depende de ese camino a tierra para desviar la energía de sus circuitos sensibles.
Integrando SineTamer en Su Estrategia de Puesta a Tierra
La instalación importa tanto como el propio dispositivo. Por ejemplo, al implementar la Serie SineTamer RM en entornos de montaje en rack, la puesta a tierra es su primera línea de defensa. Debe priorizar las conexiones cortas y rectas a la barra colectora de tierra. Cada curva y cada pulgada extra de cable de conexión introduce impedancia que puede anular su protección. Abogamos por la precisión aquí porque la confiabilidad de su instalación depende de ello.
Su Camino hacia el Tiempo de Actividad Total
La verdadera estabilidad es un escudo de múltiples capas. Cuando combina una robusta puesta a tierra eléctrica para la protección contra sobretensiones con SPD de alto rendimiento y un sistema de alimentación ininterrumpida confiable, crea un entorno donde la tecnología prospera. Deja de reaccionar a las fallas y comienza a concentrarse en el crecimiento. Proteger su equipo no se trata solo de salvar hardware. Se trata de proteger la productividad de su equipo y restaurar su propia tranquilidad mental. Ha trabajado duro para construir su infraestructura; asegurémonos de que permanezca protegida.
Tome el Control de Su Calidad de Energía
Su infraestructura industrial es demasiado valiosa para dejarla al azar. Hemos explorado cómo un camino de baja impedancia es la única forma de asegurar que sus dispositivos de supresión realmente funcionen cuando las apuestas son más altas. Sin una robusta puesta a tierra eléctrica para la protección contra sobretensiones, su hardware más sensible permanece vulnerable a la “muerte por mil cortes” causada por los transitorios de alta frecuencia. Es hora de detener el ciclo de reinicios inexplicables y la frustración de reemplazar componentes que deberían haber durado años.
Usted merece el alivio de una instalación que permanece en línea y productiva. Con más de 30 años de experiencia en protección industrial y nuestra tecnología patentada de seguimiento de frecuencia SineTamer, nos especializamos en identificar las brechas ocultas en su entorno energético. Nuestros equipos globales de distribución y soporte técnico actúan como sus socios en la estabilidad, llevándolo de la ansiedad operativa a la agencia total sobre la salud de su equipo.
Dé el primer paso hacia una verdadera tranquilidad mental. El éxito de su equipo y la longevidad de su instalación valen la inversión en un entorno estable y protegido. Estamos aquí para ayudarle a asegurar ese futuro.
Preguntas Frecuentes
¿Funciona un protector contra sobretensiones si el tomacorriente no tiene conexión a tierra?
Un protector contra sobretensiones no puede desviar energía de manera efectiva sin una conexión a tierra. La mayoría de los dispositivos industriales dependen de un camino a tierra para desviar el exceso de voltaje de los circuitos sensibles. Si su tomacorriente carece de conexión a tierra, el supresor podría ofrecer una protección limitada de línea a neutro, pero no detendrá las sobretensiones de modo común que queman los PLCs. Es un riesgo que deja su hardware más caro expuesto a fallas prevenibles.
¿Cuál es la diferencia entre puesta a tierra eléctrica y unión para la protección contra sobretensiones?
La puesta a tierra conecta su sistema a la tierra física para disipar la energía, mientras que la unión conecta todos los componentes metálicos entre sí para eliminar las diferencias de voltaje. Piense en la puesta a tierra como el “drenaje” y la unión como el “nivelador”. Sin una unión adecuada, una sobretensión puede saltar entre dos gabinetes metálicos no unidos, causando descargas laterales y daños al equipo. Ambos son esenciales para mantener un entorno estable y protegido para su equipo.
¿Cuánta resistencia de puesta a tierra es aceptable para los dispositivos de protección contra sobretensiones industriales?
Las instalaciones industriales deben apuntar a una resistencia de 5 ohmios o menos para garantizar la seguridad total del equipo. Si bien los códigos eléctricos estándar a menudo mencionan un mínimo de 25 ohmios por seguridad, esto rara vez es suficiente para la automatización de alto rendimiento. Los transitorios de alta frecuencia requieren una impedancia muy baja para moverse rápidamente a través del sistema. Lograr este umbral más bajo le da a su instalación la estabilidad que necesita para sobrevivir en entornos eléctricos hostiles sin reinicios constantes.
¿Puede una mala conexión a tierra hacer que un protector contra sobretensiones falle o se incendie?
Sí, un camino a tierra de alta resistencia puede provocar un desbordamiento térmico y posibles riesgos de incendio. Cuando la energía no tiene una rampa de salida, el dispositivo de protección contra sobretensiones se ve obligado a absorber el calor por sí mismo. Este estrés puede hacer que los componentes internos se sobrecalienten o fallen catastróficamente. Asegurar una puesta a tierra eléctrica adecuada para la protección contra sobretensiones no se trata solo del tiempo de actividad del equipo; se trata de la seguridad de su instalación y la tranquilidad de sus operadores.
