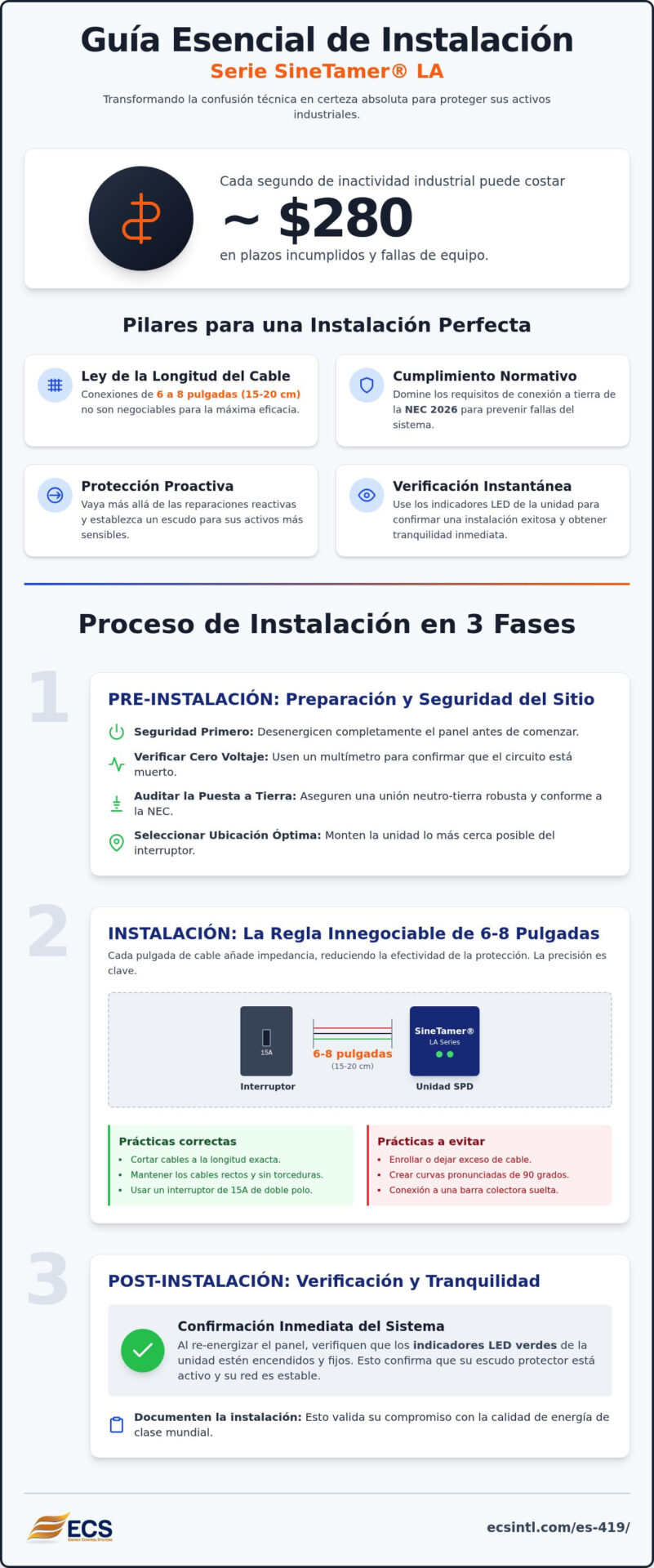

Guía de Instalación de la Serie SineTamer LA: Asegurando la Calidad de Energía Industrial (2026)

Cada segundo que su instalación industrial permanece inactiva, ustedes están perdiendo aproximadamente $280. Esto es más que una simple métrica financiera; es el peso pesado de los plazos incumplidos y la frustración de explicar fallas de equipo evitables a su equipo. Han invertido en protección de élite, sin embargo, la ansiedad de un posible error de cableado los mantiene en vilo. Entendemos esa carga. Esta guía de instalación de la serie SineTamer LA está diseñada para reemplazar esa confusión técnica con certeza absoluta. Ustedes merecen una red eléctrica que permanezca estable, protegiendo su reputación y su equipo simultáneamente.

La precisión en la instalación es la única forma de transformar una pieza de hardware en un guardián permanente para su instalación. Les prometemos que, al seguir estos pasos, dominarán los parámetros específicos necesarios para eliminar el tiempo de inactividad y cumplir con los estándares actualizados de protección contra sobretensiones de la NEC 2026. Detallaremos la crítica “ley de la longitud del cable” para explicar por qué mantener sus cables entre 6 y 8 pulgadas es vital para el rendimiento. También aprenderán los requisitos exactos de conexión a tierra y unión necesarios para crear un sistema de “instalar y olvidar”. Es hora de restaurar su autonomía personal y brindar una tranquilidad duradera a su infraestructura eléctrica.

Pre-Instalación: Evaluación de la Preparación del Sitio y la Puesta a Tierra

No se puede construir una fortaleza sobre arena. Una instalación exitosa comienza mucho antes de que monten el hardware. Comienza con una auditoría rigurosa de la base eléctrica de su instalación. Hemos visto a muchos profesionales apresurar esta etapa, solo para enfrentar errores “fantasma” o fallas de equipo más tarde. Esta guía de instalación de la serie SineTamer LA está diseñada para prevenir esas frustraciones asegurando que su sitio esté verdaderamente listo para la protección. Queremos que se sientan seguros de que su infraestructura está preparada para manejar los altos riesgos de la gestión de energía industrial.

Comiencen con la seguridad. Desenergicen el panel por completo. Usen un multímetro para verificar que no haya voltaje antes de tocar cualquier cosa. Esto no se trata solo de seguir el código; se trata de crear un ambiente de trabajo libre de estrés para ustedes y su equipo. Asegúrense de que sus cables neutro y de tierra cumplan con los últimos estándares de la NEC 2026. Si su unión es débil, incluso la mejor tecnología no puede drenar los transitorios de manera efectiva. Una conexión sólida es la única forma de garantizar el alivio que buscan.

Auditoría de la Base de su Panel

Revisen cada punto de conexión. Las barras colectoras sueltas crean resistencia que socava su Dispositivo de Protección contra Sobretensiones (DPS). Necesitan una ruta clara y de baja impedancia al sistema de electrodos de puesta a tierra para proporcionar una salida confiable para los transitorios. Si su instalación utiliza un generador, verifiquen que los cables de alimentación sean estables. Las alimentaciones inestables a menudo activan falsas alarmas que interrumpen sus operaciones y su concentración. Tomen ahora el conducto de plástico y los accesorios suministrados en su kit. Tenerlos listos como parte de su flujo de trabajo de la guía de instalación de la serie SineTamer LA asegura una ruta limpia y profesional para su cableado.

Selección de la Ubicación Óptima de Montaje

La posición lo es todo. Para mantener el requisito de longitud del cable de 6 a 8 pulgadas, monten la unidad lo más cerca posible del interruptor o de la barra colectora. Una ruta recta es una ruta rápida para la energía de sobretensión. También deben considerar el elemento humano del mantenimiento. Instalen la unidad donde su personal pueda monitorear fácilmente las luces de estado LED durante las revisiones rutinarias. Colocar su dispositivo de protección contra sobretensiones en un lugar visible lo convierte en un escudo proactivo, brindándoles una validación instantánea de que su red es estable y sus activos están seguros.

Instalación Paso a Paso: La Ley de la Longitud del Cable

La instalación física es donde su estrategia se encuentra con la realidad. Si los cables son demasiado largos, la protección desaparece. Esta guía de instalación de la serie SineTamer LA enfatiza una regla por encima de todo: manténganlos cortos. Deben montar la unidad lo más cerca posible del punto de conexión. Apunten a una longitud de cable de 6 a 8 pulgadas. Esto no es solo una sugerencia. Es la frontera entre una instalación protegida y una vulnerable. Cuando minimizan esta distancia, están asegurando que la energía de sobretensión encuentre el supresor antes de que encuentre su equipo.

La precisión importa durante esta fase. Corten sus cables a la longitud exacta requerida para un ajuste apretado y profesional. Nunca enrollen el exceso de cable ni permitan que se cuelgue en el gabinete. También deben evitar las curvas pronunciadas de 90 grados, ya que estas crean impedancia que ralentiza el tiempo de respuesta de la unidad. Si bien la serie SineTamer LA cuenta con fusibles térmicos internos para la conexión directa a la barra colectora, recomendamos usar un interruptor de doble polo de 15 amperios. Esto facilita el mantenimiento futuro y proporciona un punto claro de aislamiento para su personal.

Por Qué la Regla de 6-8 Pulgadas es Innegociable

La física no negocia con el diseño de su panel. Cada pulgada adicional de cable añade una impedancia significativa, lo que fuerza un voltaje de paso más alto durante un evento transitorio. Específicamente, se pueden añadir de 20 a 60 voltios de paso por cada pulgada de longitud de cable más allá de las 8 pulgadas recomendadas. Ese voltaje adicional es exactamente lo que daña los microprocesadores sensibles y causa el tiempo de inactividad que ustedes se esfuerzan tanto por evitar. Al mantener los cables cortos, aseguran que el Circuito de Protección de Frecuencia pueda reaccionar instantáneamente a las fluctuaciones de energía más pequeñas.

Cableado para Máxima Estabilidad

Asegúrense de que todos los cables tengan aproximadamente la misma longitud para equilibrar la protección en todos los modos. Esta simetría es vital para la estabilidad a largo plazo. También deben evitar la conexión en “cadena” o compartir interruptores con otros equipos de alto consumo. Una ruta dedicada es esencial para que esta guía de instalación de la serie SineTamer LA sea efectiva. Aseguren todos los cables a través del conducto suministrado para protegerlos y mantener un gabinete limpio. Verifiquen que han cumplido con los requisitos de puesta a tierra adecuados para proporcionar una salida clara a la energía de sobretensión. Cuando el cableado está equilibrado y la ruta es recta, han restaurado la estabilidad de su red. Si necesitan ayuda con diseños de paneles complejos, los expertos de ECS pueden brindarles la claridad técnica que necesitan.

Post-Instalación: Verificación y Restauración de la Autonomía

El giro final de la manija del interruptor es más que un paso técnico. Es el momento en que recuperan el control sobre el caótico entorno eléctrico de su instalación. Una vez que vuelvan a energizar el panel, busquen las dos pequeñas luces indicadoras LED en la parte frontal de la unidad. Cuando brillan, tienen una confirmación visual inmediata de que su escudo proactivo está activo. Este es el momento de “encendido” donde la ansiedad de una posible falla comienza a desvanecerse, reemplazada por la tranquila confianza de un protector probado en batalla.

La documentación es su próxima victoria estratégica. No solo cierren el gabinete y se vayan. Registren la fecha de instalación y las longitudes finales de los cables en su registro de mantenimiento. Esto demuestra que han seguido cada requisito de precisión en esta guía de instalación de la serie SineTamer LA. Cuando la gerencia pregunte sobre su estrategia de tiempo de actividad, tendrán los datos para demostrar que han cumplido con los estándares del fabricante y los requisitos de la NEC 2026. Transforma una tarea rutinaria en un hito profesional que les gana respeto dentro de su organización.

Interpretación de los Indicadores de Estado

Los LED son su ventana a la salud de la unidad. Las luces activas confirman que el fusible térmico interno está intacto y que todos los modos de protección están operativos. Si las luces están apagadas, no entren en pánico. Primero, revisen el interruptor de 15 amperios que instalaron. Si el interruptor no se ha disparado pero las luces permanecen oscuras, puede indicar que la unidad se ha sacrificado para salvar su equipo de un evento catastrófico. Esta señalización clara elimina las conjeturas que usualmente definen la resolución de problemas industriales, restaurando su autonomía personal durante momentos de alto riesgo.

Integración con la Estrategia de Energía Más Amplia

Su unidad SineTamer LA es un aliado poderoso, pero a menudo forma parte de un equipo más grande. Para un tiempo de actividad total, muchas instalaciones combinan esta protección con una fuente de alimentación ininterrumpida para cubrir la brecha durante cortes totales. Piensen en esta instalación como su nueva base para la eficiencia. Desde aquí, pueden realizar un análisis armónico detallado para identificar otros factores de estrés ocultos en su red. Al establecer un ritmo de monitoreo diario donde el personal verifica los LED durante las rondas, aseguran que la tranquilidad que han restaurado hoy permanezca como una característica permanente del futuro de su instalación.

Aseguren el Futuro de su Instalación con Protección de Precisión

Ahora han pasado de la incertidumbre técnica al dominio operativo. Al priorizar la regla de longitud del cable de 6 a 8 pulgadas y verificar la base de puesta a tierra de su sitio, han hecho más que solo instalar hardware. Han establecido un escudo proactivo que utiliza más de 30 años de experiencia global en energía industrial. Esta guía de instalación de la serie SineTamer LA es su hoja de ruta hacia un entorno de trabajo libre de estrés donde la falla del equipo ya no es una ansiedad diaria. Su instalación ahora se beneficia de la fusión térmica interna como estándar, asegurando que la estabilidad esté integrada en cada modo de su red eléctrica.

La verdadera tranquilidad proviene de saber que su trabajo cumple con los más altos estándares del fabricante y de seguridad. Si encuentran configuraciones de sitio complejas o requieren un análisis más profundo, nuestro equipo de soporte técnico global está listo para ayudarlos con conocimientos probados en batalla. Den el paso final para documentar su éxito y asegurar que su equipo tenga los recursos que necesita para mantener esta estabilidad. Descarguen la Hoja de Instalación Técnica Completa de SineTamer LA hoy mismo para tener esta información vital al alcance de su mano. Se han ganado el derecho a una red eléctrica confiable y silenciosa. Es hora de disfrutar del éxito profesional y el reconocimiento que viene con la calidad total de la energía.

Preguntas Frecuentes

¿Se puede instalar la serie SineTamer LA en un panel energizado?

Nunca deben instalar la unidad en un panel energizado. La seguridad es la base de un proyecto exitoso, y desenergizar el panel asegura un ambiente libre de estrés para ustedes y su equipo eléctrico. Siempre verifiquen que no haya voltaje con un multímetro antes de comenzar cualquier trabajo. Este enfoque protector previene accidentes y asegura que su enfoque permanezca completamente en la precisión del cableado.

¿Qué sucede si la longitud de mis cables es superior a 8 pulgadas?

La longitud excesiva del cable reduce significativamente la capacidad del dispositivo para sujetar transitorios de alto voltaje. Cada pulgada adicional de cable añade una impedancia innecesaria, lo que fuerza más energía de sobretensión a sus componentes electrónicos sensibles en lugar de al supresor. Esta guía de instalación de la serie SineTamer LA enfatiza los cables cortos porque son la diferencia entre la protección total y la falla del equipo. Los cables cortos y rectos aseguran que el Circuito de Protección de Frecuencia reaccione instantáneamente a las fluctuaciones de energía.

¿La unidad SineTamer LA requiere un interruptor dedicado para su funcionamiento?

La unidad no tiene consumo de carga, por lo que no requiere estrictamente un interruptor dedicado para funcionar. Sin embargo, recomendamos encarecidamente usar un interruptor de doble polo de 15 amperios para facilitar el mantenimiento y el aislamiento. Esta configuración les permite dar servicio a la unidad o verificar las conexiones sin apagar todo el panel. Es una elección práctica que les da más autonomía sobre la estrategia de tiempo de actividad continua de su instalación.

¿Por qué debo evitar las curvas de 90 grados en el cableado del supresor?

Las curvas pronunciadas aumentan la impedancia del cable, lo que crea un obstáculo para la energía de sobretensión de alta frecuencia. Los transitorios viajan a velocidades increíbles y necesitan el camino más recto posible para llegar rápidamente al supresor. Evitar ángulos severos asegura que la energía de sobretensión se desvíe de sus microprocesadores antes de que pueda causar daño. Un camino suave y directo es esencial para mantener la máxima estabilidad de la red.

¿Cómo sé si mi unidad SineTamer se ha sacrificado para salvar mi equipo?

Sabrán que la unidad ha completado su misión protectora si los dos indicadores LED verdes ya no están iluminados. Debido a que la SineTamer LA incluye fusibles térmicos internos en todos los modos, está diseñada para desconectarse de forma segura durante un evento catastrófico en lugar de permitir un riesgo de incendio. Si el interruptor está encendido pero las luces están oscuras, la unidad ha protegido con éxito su infraestructura de una amenaza importante.

¿La SineTamer LA es adecuada para aplicaciones en paneles de CA exteriores?

Sí, la SineTamer LA está diseñada para proteger paneles de CA tanto interiores como exteriores cuando se monta en un gabinete con clasificación NEMA apropiada. Para cumplir con la NEC 2026, asegúrense de usar un dispositivo Tipo 1 o Tipo 2 para equipos de servicio. Seguir esta guía de instalación de la serie SineTamer LA para sus paneles exteriores proporciona un escudo proactivo contra rayos y transitorios de la red externa, protegiendo su reputación de confiabilidad de la instalación.
