Una clasificación más baja en un SPD puede parecer una promesa directa de equipos más seguros, pero es solo una parte del panorama general. Si se pregunta «qué es el voltaje residual en un SPD», la respuesta en un lenguaje sencillo es el voltaje transitorio que puede permanecer en el circuito protegido mientras el dispositivo limita una sobretensión. No es lo mismo que el voltaje nominal del sistema del SPD y no garantiza el voltaje exacto que experimentará cada componente conectado.
Es comprensible querer un solo número que indique si los controles sensibles u otros equipos industriales están protegidos. Esta guía explica cómo interpretar el nivel de protección de voltaje (VPR, por sus siglas en inglés) según UL 1449, en qué se diferencia de otras clasificaciones relacionadas y por qué un valor más bajo por sí solo no resuelve el dilema. También verá cómo la capacidad de soportar sobretensiones del equipo, las condiciones del sistema y los detalles de la instalación afectan la protección, para que pueda interpretar la clasificación de un SPD con mayor confianza.

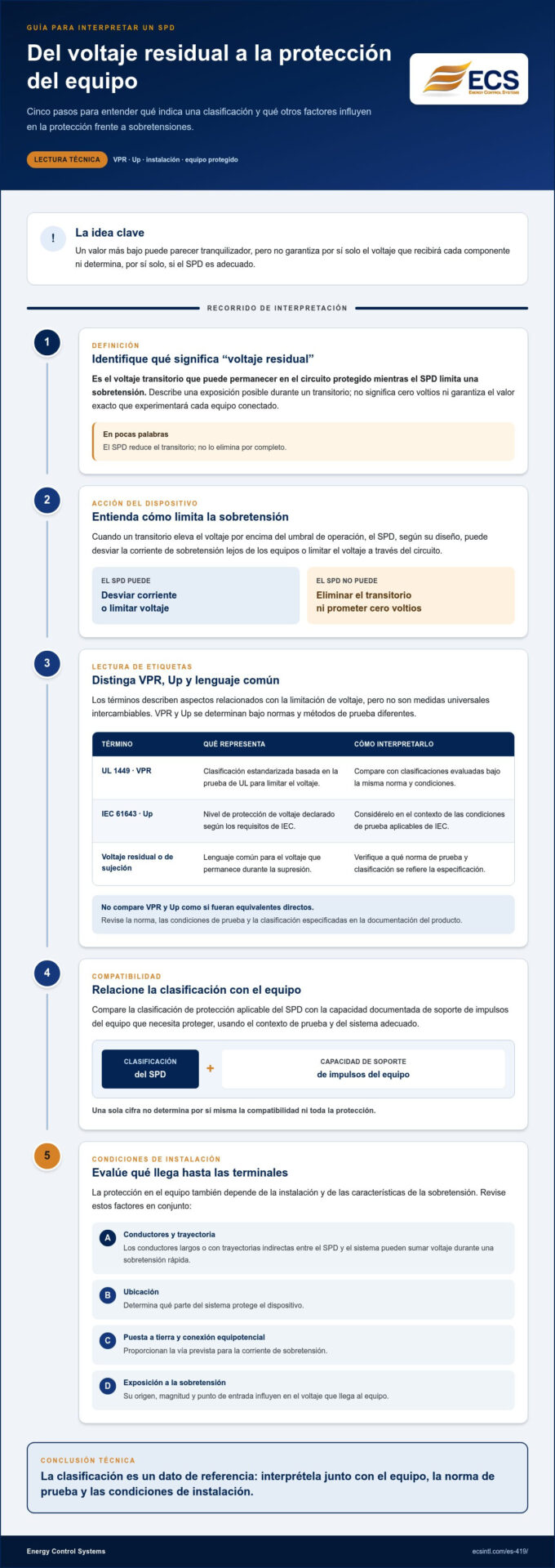

Puntos clave
- Comprenda qué es el voltaje residual en un SPD y por qué describe el comportamiento de limitación de sobretensiones, no una promesa de cero voltios en la carga.
- Reconozca que el VPR de UL 1449 y el Up de IEC 61643 utilizan normas diferentes, por lo que sus valores no deben considerarse equivalentes directos.
- Compare la clasificación de protección relevante del SPD con la capacidad de soporte de impulsos del equipo, en lugar de depender únicamente de una de las dos cifras.
- Tome en cuenta la longitud de los conductores, la ubicación, la puesta a tierra, la conexión equipotencial y la exposición a sobretensiones al evaluar la protección en las terminales de los equipos.
¿Qué es el voltaje residual en un SPD?
El voltaje residual (let-through voltage) es el voltaje transitorio que permanece en un circuito protegido por un SPD mientras el dispositivo limita una sobretensión. Si se pregunta qué es el voltaje residual en un SPD, imagínelo como el voltaje asociado a la sobretensión al que los equipos conectados aún pueden verse expuestos, no como una promesa de que el voltaje caerá a cero. En ocasiones se utiliza informalmente el término «voltaje de sujeción» (clamping voltage) para un concepto similar; la descripción general sobre protectores de sobretensión explica este término.
Esto difiere del voltaje nominal del sistema de un SPD, el cual describe el sistema eléctrico al que está diseñado para conectarse, y del voltaje normal de operación, que es el suministro diario en condiciones habituales. El voltaje residual se refiere a un transitorio breve, como una sobretensión. Estas cifras responden a preguntas diferentes, por lo que no deben compararse como si fueran intercambiables.
¿Qué ocurre a nivel eléctrico cuando un SPD limita una sobretensión?
Un SPD responde cuando un transitorio eleva el voltaje por encima del umbral de operación del dispositivo. Según su diseño, proporciona una vía que desvía la corriente de sobretensión lejos de los equipos protegidos o limita el voltaje a través del circuito. El transitorio se reduce, no se elimina por completo. El voltaje que permanece en el circuito protegido depende de las características de la sobretensión, del comportamiento eléctrico del SPD y de la instalación.
Un SPD limita una sobretensión transitoria desviando la corriente de pico o restringiendo el voltaje; no elimina el transitorio ni garantiza un voltaje nulo en la carga. Esa distinción es fundamental en entornos industriales, donde un sistema de control puede ser sensible al estrés por voltaje incluso después de que una sobretensión se haya reducido considerablemente. El voltaje residual es un indicador útil de protección, pero el número por sí solo no describe todas las sobretensiones ni todas las instalaciones.
Cómo interpretar la clasificación de voltaje residual de un SPD
«Voltaje residual» es una descripción útil y clara, pero la etiqueta de un producto puede utilizar términos específicos de una norma. En Norteamérica, UL 1449 utiliza la Clasificación de Protección de Voltaje (VPR). La norma IEC 61643 utiliza el nivel de protección de voltaje (Up). Ambos describen aspectos del desempeño del SPD para limitar el voltaje, pero se determinan bajo normas y métodos de prueba diferentes.
| Término en la etiqueta | Qué representa | Cómo interpretarlo |
|---|---|---|
| UL 1449 VPR | Una clasificación estandarizada basada en la prueba de UL para limitar el voltaje. | Compárelo con clasificaciones evaluadas bajo la misma norma y condiciones. |
| IEC 61643 Up | El nivel de protección de voltaje declarado según los requisitos de IEC. | Interprételo en el contexto de las condiciones de prueba aplicables de IEC. |
| Voltaje residual o de sujeción | Lenguaje común para referirse al voltaje que permanece durante la supresión de sobretensiones. | Verifique a qué norma de prueba y clasificación se refiere la especificación. |
¿Es el voltaje residual lo mismo que el VPR o el nivel de protección de voltaje?
No exactamente. Estos términos están relacionados, pero no son etiquetas intercambiables para una única medición universal. Un valor de VPR y un valor de Up provienen de normas distintas, por lo que comparar los números de forma directa puede generar una impresión errónea sobre qué SPD limita mejor el voltaje. Revise la norma, las condiciones de prueba y la clasificación especificadas en la documentación del producto. La guía de dispositivos de protección contra sobretensiones más amplia explica cómo se integran los SPD en la protección de la calidad de la energía.
Un valor publicado más bajo puede parecer tranquilizador, pero no determina por sí solo la idoneidad del equipo. Las condiciones de prueba, las características del sistema y los detalles de la instalación afectan lo que realmente significa la protección a nivel del equipo. Entonces, ¿qué indica la cifra al preguntarse qué es el voltaje residual en un SPD? Es un dato de referencia, no una evaluación completa de la protección. ECS ofrece análisis armónico profesional y estudios técnicos en sitio para ayudar a evaluar las condiciones de calidad de la energía junto con las clasificaciones de los SPD. Obtenga más información sobre el análisis coordinado de calidad de la energía.
Qué significa el voltaje residual para los equipos que necesita proteger
La clasificación de un SPD adquiere sentido en función de los equipos que debe proteger. Compare la clasificación de protección aplicable con la capacidad documentada de soporte de impulsos del equipo, utilizando el contexto de prueba y del sistema adecuados. Un solo número no puede determinar la compatibilidad: la exposición real también depende de cómo se instala el SPD y de cómo llega la sobretensión a la carga.
Los detalles de conexión son fundamentales. Los conductores largos o con trayectorias indirectas entre un SPD y el sistema eléctrico pueden sumar voltaje durante una sobretensión rápida. La ubicación determina qué parte del sistema protege el dispositivo, mientras que una adecuada puesta a tierra y conexión equipotencial proporcionan la vía prevista para la corriente de sobretensión. El origen, la magnitud y el punto de entrada de la sobretensión también influyen en el voltaje que llega a las terminales del equipo. La pregunta práctica no es solo «¿qué es el voltaje residual en un SPD?», sino cómo se relaciona la clasificación del SPD con las condiciones en los equipos protegidos.
¿Cómo deben aplicar los ingenieros esta clasificación en una instalación real?
Aplique una revisión breve y específica para cada sitio:
- Identifique el equipo: Enumere los controles sensibles, variadores y otras cargas críticas que requieren protección.
- Confirme los datos de resistencia: Localice la información pertinente sobre la capacidad de soporte de impulsos en la documentación del equipo.
- Evalúe la instalación: Revise la ubicación del SPD, la trayectoria y longitud de los conductores, la puesta a tierra y las uniones equipotenciales.
- Coordine la protección: Considere la exposición a sobretensiones en toda la instalación y cómo se complementa la protección en los distintos puntos.
Los sistemas industriales pueden enfrentar diversos problemas de calidad de la energía. El análisis armónico puede ayudar a examinar la distorsión armónica, pero no mide el voltaje residual del SPD ni reemplaza una evaluación de protección contra sobretensiones. Ofrece una perspectiva independiente de las condiciones operativas, muy útil cuando un solo valor no puede explicar todo el comportamiento de la instalación. Para comprender cómo encaja la protección contra sobretensiones en la infraestructura industrial, explore la guía de infraestructura de la Serie LA de SineTamer. Ninguna clasificación individual de un SPD garantiza por sí sola que se prevengan todas las perturbaciones o fallas.
Convierta la clasificación en un plan de protección
Haga que su próximo paso sea una evaluación específica en sus instalaciones, no una simple búsqueda del número más bajo en una etiqueta. Comience por los equipos más críticos para una operación segura y confiable. Luego, analice sus datos de resistencia dieléctrica junto con la clasificación del SPD, su ubicación y los detalles de conexión. Esto brindará a su equipo una base más clara para evaluar la protección en toda la planta.
Si aún se pregunta «qué es el voltaje residual en un SPD», recuerde que comprender este concepto es el punto de partida para tomar mejores decisiones en materia de calidad de la energía, y no una garantía automática contra cualquier interrupción. Energy Control Systems se especializa en la gestión de la calidad de la energía, contando con los dispositivos de protección contra sobretensiones SineTamer y análisis armónicos profesionales dentro de sus soluciones. Explore las soluciones de calidad de la energía de ECS para dar el siguiente paso hacia una estrategia de protección más sólida y fundamentada.
Preguntas frecuentes
¿Qué es el voltaje residual en un dispositivo de protección contra sobretensiones?
Es el voltaje transitorio remanente en el circuito protegido durante una sobretensión. En términos sencillos, ¿qué es el voltaje residual en un SPD? Describe el estrés por voltaje que los equipos conectados aún deben ser capaces de tolerar. Por ejemplo, la fuente de alimentación de un panel de control puede soportar transitorios breves de manera muy distinta a un sensor o una interfaz de comunicación; por lo tanto, considere los componentes más vulnerables y no solo la capacidad de entrada principal del equipo.
¿Un voltaje residual más bajo siempre es mejor?
No. Una cifra más baja no es automáticamente la opción correcta si la clasificación proviene de condiciones de prueba distintas o si el SPD no es adecuado para el sistema. Compruebe que el voltaje continuo de operación y la configuración del dispositivo coincidan con el suministro eléctrico, y luego interprete su nivel de protección según la norma indicada. La comparación de clasificaciones solo tiene validez cuando los dispositivos y las bases de prueba son comparables.
¿Cuál es la diferencia entre el VPR y el nivel de protección de voltaje Up?
El VPR es la Clasificación de Protección de Voltaje utilizada bajo la norma UL 1449, mientras que el Up es el nivel de protección de voltaje aplicado bajo la norma IEC 61643. Cada uno pertenece a su propia normativa y esquema de pruebas. Si las especificaciones de una instalación emplean un sistema y el catálogo del producto utiliza el otro, no compare los valores impresos como si se hubiesen medido bajo idénticas condiciones; consulte la documentación técnica de respaldo.
¿Puede el voltaje residual de un SPD dañar equipos sensibles?
Sí, puede contribuir al daño si el estrés por voltaje en las terminales del equipo supera lo que este puede soportar. El riesgo también depende de las características de la sobretensión, el diseño de entrada del equipo y el estado del sistema de protección. Por ejemplo, un puerto de comunicaciones sensible puede requerir atención incluso si la entrada de alimentación principal de una máquina ya está protegida. Considere la protección tanto para los circuitos de señal y control conectados como para las líneas de alimentación.
