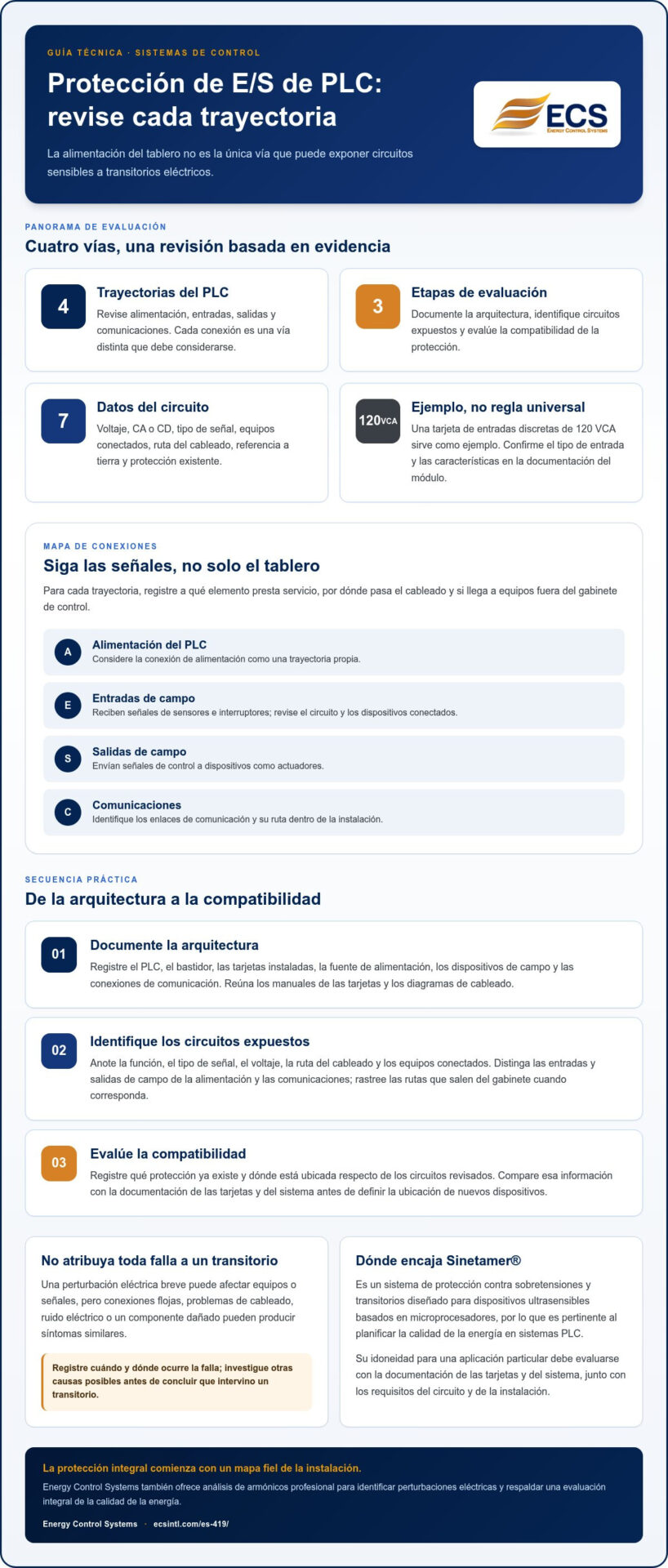

Protección contra sobretensiones para tarjetas de E/S de PLC: Guía práctica

¿Qué ocurre si la sobretensión que afecta a un PLC nunca entra por la acometida principal de alimentación del tablero? El gabinete de control puede contar con protección en la alimentación entrante; sin embargo, el cableado de campo y las líneas de comunicación también pueden exponer los circuitos sensibles de E/S a transitorios eléctricos. Por esta razón, una entrada averiada o una señal errática resultan difíciles de diagnosticar: es posible que intervenga un transitorio, pero los problemas de cableado, el ruido eléctrico u otra falla pueden generar síntomas similares. La elección de la protección contra sobretensiones para tarjetas de entrada/salida de PLC comienza por rastrear las trayectorias de las señales, no solo por revisar el tablero.

Una evaluación práctica puede ayudarle a despejar esa incertidumbre. Esta guía explica cómo revisar las trayectorias de alimentación, E/S y comunicación del PLC, comparar enfoques de protección y considerar dónde encaja una solución diseñada a medida dentro de un plan integral de calidad de la energía. Estos pasos le ayudarán a evaluar la exposición al riesgo sin asumir que toda falla se debe a sobretensiones o que una sola medida a nivel de tablero protege cada circuito.

Protección contra sobretensiones para E/S de PLC: identificar circuitos en riesgo

Un transitorio es una perturbación eléctrica breve que puede afectar a los equipos o a las señales. Puede contribuir a una falla en el PLC, pero no es la única causa posible. Conexiones flojas, problemas de cableado, ruido eléctrico o un componente dañado pueden producir síntomas similares. Para conocer una descripción general en lenguaje sencillo sobre los supresores de sobretensiones y su funcionamiento, consulte ¿Qué es un supresor de sobretensiones?

Las tarjetas de E/S de PLC son módulos que reciben señales de campo provenientes de sensores e interruptores, y envían señales de control a dispositivos como actuadores. Evaluar la protección contra sobretensiones para tarjetas de entrada/salida de PLC implica mirar más allá de la alimentación principal del tablero. Los circuitos de entrada, los circuitos de salida, la conexión de alimentación del PLC y los enlaces de comunicación representan, cada uno, una vía distinta que debe ser considerada. Un dispositivo instalado a nivel de tablero puede proteger una parte del sistema sin cubrir todas las vías conectadas al PLC.

¿Qué conexiones del PLC debe abarcar una revisión de protección de E/S?

Comience por mapear las conexiones de alimentación, entrada, salida y comunicación del PLC. Para cada una, anote a qué elemento presta servicio, por dónde discurre su cableado y si se conecta a equipos ubicados fuera del gabinete de control. Este mapa de circuitos mantiene la revisión enfocada en las conexiones reales de la instalación en lugar de suponer que todas las tarjetas o sistemas tienen la misma exposición al riesgo.

Una tarjeta de entradas discretas de 120 VCA es un ejemplo útil, no una especificación universal para todas las tarjetas. Revise la documentación del módulo para conocer su tipo de entrada y los detalles del circuito; luego, rastree el cableado conectado y tome nota de cualquier protección existente. Si una tarjeta falla, registre cuándo y dónde ocurre el problema, y considere otras causas posibles además de un transitorio. Estos pasos ayudan a identificar qué circuitos ameritan una evaluación más detallada sin apresurarse a dar un diagnóstico.

Cómo evaluar la protección contra sobretensiones para tarjetas de entrada/salida de PLC

Una decisión de protección acertada comienza con evidencias, no con la elección de un producto. Para la protección contra sobretensiones para tarjetas de entrada/salida de PLC, analice el sistema de manera secuencial: documente la arquitectura del PLC, identifique los circuitos expuestos y evalúe si la solución de protección se ajusta a dichos circuitos y a la instalación.

1. Documente la arquitectura. Registre el PLC, el bastidor (rack), las tarjetas instaladas, la fuente de alimentación, los dispositivos de campo y las conexiones de comunicación. Reúna los manuales de las tarjetas y los diagramas de cableado para que la revisión refleje la configuración real.
2. Identifique los circuitos expuestos. Para cada conexión, anote su función, tipo de señal, voltaje del circuito, ruta de cableado y equipos conectados. Rastree las trayectorias que van más allá del gabinete cuando corresponda, y distinga las entradas y salidas de campo de la alimentación y las comunicaciones del PLC.
3. Evalúe la compatibilidad de la protección. Registre qué protección ya está instalada y dónde se ubica en relación con los circuitos bajo revisión. Compare esa información con la documentación de las tarjetas y del sistema antes de definir la ubicación de nuevos dispositivos.

¿Qué información ayuda a seleccionar la protección adecuada para una aplicación de E/S de PLC?

Identifique el modelo específico de la tarjeta y sus características eléctricas documentadas. No asuma que todas las entradas son de 120 VCA o que todas las señales emplean el mismo formato. Entre los detalles relevantes se incluyen el voltaje del circuito, si la alimentación es de CA o CD, el tipo de señal (discreta o analógica), los equipos conectados, la ruta de cableado, la configuración de puesta a tierra o referencia, y la protección existente. La guía de dispositivos de protección contra sobretensiones industriales ofrece un panorama más amplio para considerar las soluciones SPD dentro de un plan de calidad de la energía en entornos industriales.

Organizar estos detalles ayuda a enfocar la evaluación técnica en los circuitos prioritarios en lugar de depender de supuestos genéricos sobre el tablero. Energy Control Systems también ofrece análisis de armónicos profesional para identificar perturbaciones eléctricas y respaldar una evaluación integral de la calidad de la energía. Para obtener más información de referencia, explore los recursos de calidad de la energía de Energy Control Systems.

Dónde encaja Sinetamer® en un plan de protección de E/S de PLC

Un mapa de circuitos proporciona un punto de partida práctico para definir la protección. Sinetamer® es un sistema de protección contra sobretensiones y transitorios diseñado específicamente para dispositivos ultrasensibles basados en microprocesadores. Esto lo hace sumamente relevante en la planificación de la calidad de la energía para sistemas basados en PLC. A fin de evaluar su idoneidad para una aplicación particular, utilice la documentación de las tarjetas y del sistema para comprender los requerimientos del circuito y de la instalación.

Documente qué conexiones de alimentación, entrada, salida y comunicación del PLC están involucradas, a qué presta servicio cada circuito, cómo está cableado y qué protección ya se encuentra implementada. Esto mantiene el análisis enfocado en la realidad de su sistema en lugar de en suposiciones sobre voltajes o tipos de señal típicos. Considere la protección contra sobretensiones como parte de un plan integral de calidad de la energía, y no como una garantía absoluta contra cualquier tipo de falla o tiempo de inactividad.

Convierta la evaluación de circuitos en un siguiente paso práctico

Reúna la documentación del PLC y de sus tarjetas, las características de los circuitos, las rutas de cableado, los equipos conectados y el enfoque de protección existente. Esto crea una base sólida para evaluar dónde encaja una solución y a qué detalles de la aplicación se les debe prestar atención. ECS International opera desde 1987, y sus técnicos cuentan con un promedio de 15 años de experiencia en la industria de la calidad de la energía.

Para obtener más información sobre la serie SineTamer LA y la infraestructura industrial, explore la guía de infraestructura de la serie SineTamer LA. Luego, explore las soluciones de calidad de la energía de ECS para conocer cómo Sinetamer® y otras soluciones pueden respaldar un plan de protección mejor informado y brindarle mayor tranquilidad.

Mantenga su plan de protección de PLC preparado para los cambios

Conserve su mapa de circuitos como un documento de consulta continua y no como un ejercicio de una sola ocasión. Cuando se actualicen los sistemas de control, cambien los dispositivos de campo o se modifiquen las rutas de cableado, vuelva a revisar el plan de protección para que refleje la instalación real que está operando. Una evaluación actualizada también brinda a los equipos de mantenimiento e ingeniería una referencia común a medida que los sistemas evolucionan, ayudándoles a tomar decisiones informadas en lugar de reaccionar bajo presión ante fallas imprevistas en las tarjetas.

Para la protección contra sobretensiones para tarjetas de entrada/salida de PLC, el siguiente paso es una revisión enfocada en la aplicación y fundamentada en la documentación técnica y los detalles de los circuitos de su PLC. ECS International opera en más de 40 países. Explore las soluciones de calidad de la energía de ECS para evaluar cómo Sinetamer® encaja en su plan general. Dé hoy mismo un paso seguro hacia una mayor tranquilidad.

Preguntas frecuentes

¿Puede la protección contra sobretensiones evitar todas las fallas en las tarjetas de entrada/salida de PLC?

No. La protección contra sobretensiones para tarjetas de entrada/salida de PLC mitiga las perturbaciones eléctricas contempladas en el diseño de la protección, pero no puede garantizar la eliminación total de las fallas ni explicar cualquier tipo de problema. Si un canal deja de operar, compare su estado de diagnóstico con los registros del controlador y el comportamiento del dispositivo conectado. Es posible que sea necesario investigar si existe una tarjeta dañada, un problema en el cableado u otra anomalía antes de atribuir la causa a un transitorio eléctrico.

¿Cómo puedo saber si los transitorios eléctricos están provocando problemas repetidos en las tarjetas del PLC?

Las fallas recurrentes por sí solas no constituyen una prueba de que los transitorios sean los responsables. Busque patrones en los registros con marca de tiempo del controlador o del proceso, como fallas que coincidan con un evento eléctrico documentado. Observe si el problema afecta a un solo canal, a varias tarjetas o a todo el controlador. Compare estas observaciones con las condiciones del circuito y los registros disponibles de calidad de la energía. Utilice estos datos para orientar una evaluación más profunda, no como un diagnóstico concluyente ni como una promesa de que un supresor resolverá la anomalía.

¿Reemplaza la protección contra sobretensiones a un sistema UPS para equipos PLC?

No. La protección contra sobretensiones y transitorios y un sistema UPS atienden problemas eléctricos distintos, por lo que uno no debe considerarse sustituto del otro. Evalúe las necesidades de continuidad operativa del PLC por separado de sus requerimientos de protección contra sobretensiones, tomando en cuenta lo que exige el proceso durante una interrupción del suministro eléctrico. El departamento de servicio de baterías y UPS de ECS cubre tecnología de UPS tanto monofásica como trifásica.
